项目名称：锂电废水处理案例

蒸发器类型：MVR蒸发器

设备规格：蒸发量300t/d

项目概述：

客户公司锂电池生产过程中会产生一些清洗废水，主要成份有钴酸锂、NMP(甲基吡咯烷酮)、碳粉及有小分子有机物质酯类等。该类锂电废水成分复杂、可生化性较差、且有一定毒性。尤其是碳酸锂化工原液，处理难度较大。

锂电废水水质特点及工艺分析

目前常见的碳酸锂化工废液主要采用物理化学法，如化学氧化分解、药剂电解、活性炭吸附及反渗透等处理技术，这些方法处理锂电废水相对成本较高，且对操作人员要求较高，出水水质很难保证，因此康景辉技术部针对客户水质条件进行试验检测后，认为采用MVR强制循环蒸发器比较适合该项目水质，且节能降耗，降低运行成本。

锂电废水蒸发结晶工艺流程

工艺流程描述：

MVR蒸发系统的流程：

原水→预热系统→强制循环加热器→强制循环分离器→稠厚器→离心机→固体产出。

原液首先和返回的母液进入预热系统预热；

预热后的混合液再进入MVR强制循环蒸发器的循环泵的进口，物料经过循环泵的作用，在加热室吸收蒸汽侧的热量，然后在结晶器沸腾，沸腾蒸发的二次蒸汽上升，浓缩液受重力影响停留在结晶器底部。经过蒸发后，结晶器的料液浓度上升，物料浓度达到设定值，排出分离器，进入稠厚器，再进入离心机，得到晶体，母液返回预热系统。

二次蒸汽流程：

二次蒸汽→除雾→加热器蒸汽侧→冷凝→回收热量→排出系统

蒸发产生的二次蒸汽夹带有少量的液滴，这些脏的二次蒸汽上升，进入除雾器，通过逆流洗涤，将二次蒸汽中夹带的微小液滴洗涤出来，重新进入料液。被洗掉雾沫的二次蒸汽进入蒸汽压缩机入口，温度提高。在沿着二次蒸汽出口管道进入加热器的蒸汽程。

二次蒸汽在加热器中换热后冷凝成水，去往预热器为原料预热。

锂电废水处理MVR蒸发器工艺特点：

1、该工艺能耗低。锂电废水MVR蒸发器、结晶器及干燥机根据实际工程经验，采用特殊设计，整个工艺系统热能充分利用，降低能耗；

2、整套工艺设备连续运行，产能高；

3、该工艺采用自动化控制系统，自动化程度高；采用自动化控制系统，只需正常巡视工作；

4、设备运行稳定、寿命长；

5、工艺流程简单，易于操作和控制，操作简便；

6、在锂电废水蒸发过程中，对蒸发器除沫装置进行特殊设计，避免蒸发过程中夹带氢氧化锂溶液，造成物料损失；

7、结晶器采用特殊设计，保证十水硫酸钠晶体有足够的生长时间和空间，使十水硫酸钠晶体产品颗粒大而均匀；

8、整套装置占地面积小，安装方便。

锂电废水处理MVR蒸发器自控系统的功能：

1、自控系统可以远程启动，运行、设定参数、停机，以确保MVR蒸发器系统达到稳定蒸发状态。

2、远程自动清洗系统、可以自动定时清洗、也可以手动随时清洗，还可以不停机在线直接清洗。保持传热系数，提高生产率。

3、自动报警系统，自动提示错误，自动停机，帮助使用人员快速排错，降低操作人员的要求和工作强度。

4、自动保护系统，液位的升高或降低达到警戒线时，系统自动进入保护状态。

5、自控系统检测设计位置的参数被记录在系统报表，同时参数将连锁、反馈调节、控制阀门开度、泵的启停，判断是否进料、出料，系统是否结垢，系统是否热量损失较多。

6、通过配置的高清晰摄像头，采集现场设备的实时运行情况，可以即时查看。整套MVR蒸发器系统自动控制液位、自动进出料。

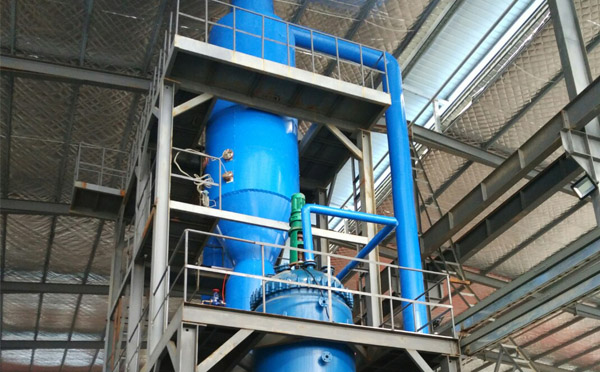

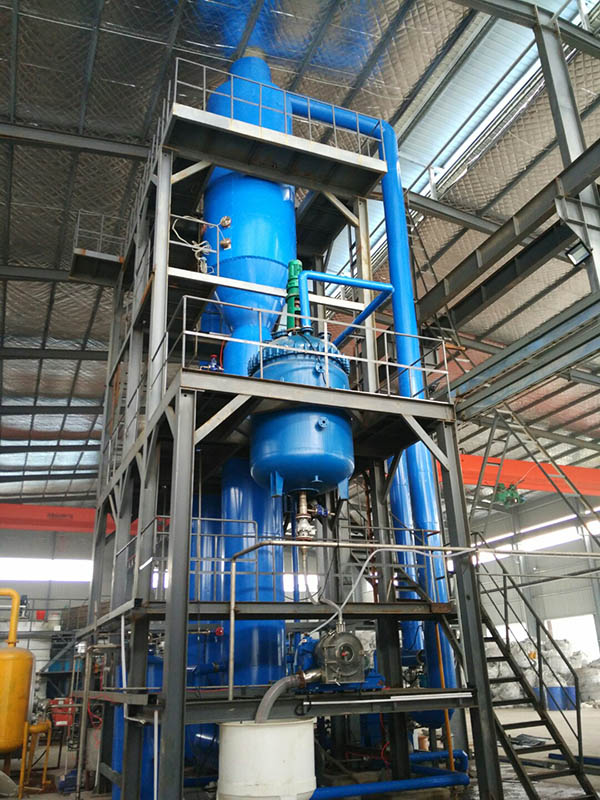

锂电废水处理案例MVR蒸发器安装现场实拍：
